一、概述

BCM系列制动单元系Regenleader生产的高性价比制动单元。BCM系列制动单元采用了先进的电力电子控制技术，核心控制部分采用了工业级微处理器，主开关器件采用德国Eupec等新一代IGBT，具有优异的控制性能与极高的工作可靠性。

BCM系列制动单元主要与变频器配合使用，满足电梯、提升机、起重设备、机床、行车、离心机、油田抽油机等电机拖动系统的制动需求，以产生足够的制动转矩，保证变频器调速系统的正常运行。 通常有重力势能变化及惯性停车工况且使用了变频调速的系统及装置，均需要加装制动单元。

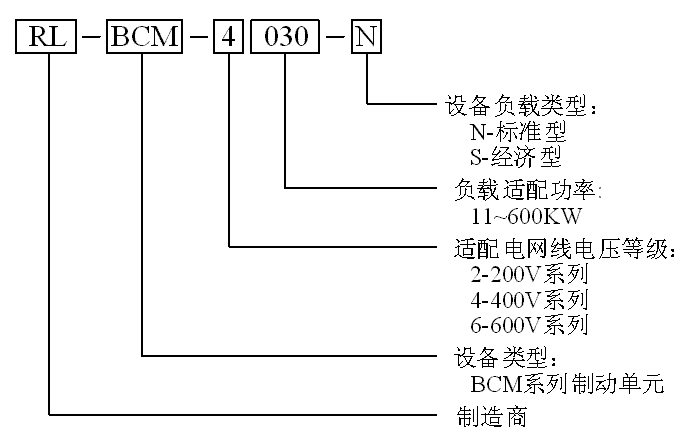

二、型号命名规则

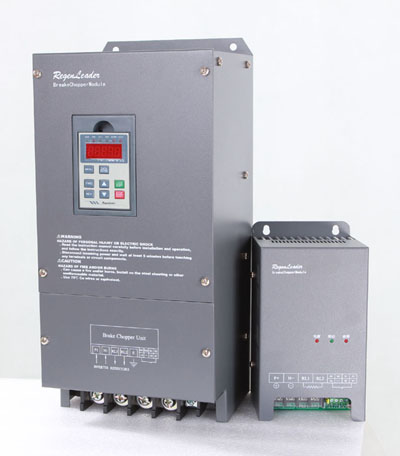

三、产品系列

BCM-N系列标准型制动单元
BCM-S系列经济型制动单元

四、应用范围

电梯变频调速系统
油田抽油机变频调速系统
起重机、提升机、施工升降机等势能负载的变频调速系统
离心机、工业洗衣机等惯性机械的变频调速系统
机床、行车、振动筛等工厂设备

五、产品特点

多年的生产制造经验，产品成熟可靠
采用先进的控制算法，制动效果好
主要器件采用德国Eupec等进口IGBT模块，可靠性高
可与任何厂家的通用变频器配套使用，应用范围广
具有过压、过流、过热等多种保护功能，使用安全
具有并联接口功能，确保多台并联使用时电流平均分配
动作电压可以通过跳线或显示面板灵活设定，使用方便
通用用途使用时无需参数设置，调试简单

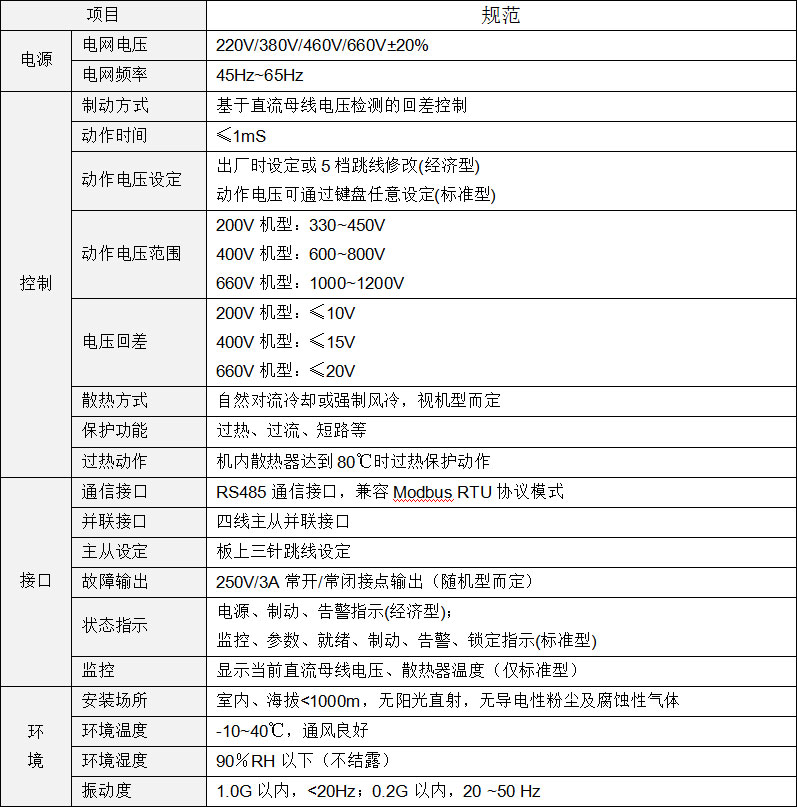

六、产品技术规范

七、产品选型资料

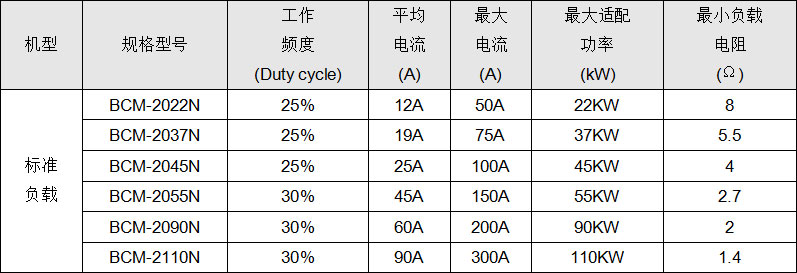

7-1: 200V电压等级产品型号规格

（1）N后缀机型为标准机型，90KW以上该系列机型(含90KW)带风扇强制风冷散热、键盘参数显示、RS485通信接口;

（2）“最大适配功率”仅供最大制动力转矩120%、最高马达运转频率为50Hz的情况下选型时参考。如果所需要的制动力矩大于120%或用于马达运转频率高于50Hz的惯性负载时应选取更大一级功率的机型。

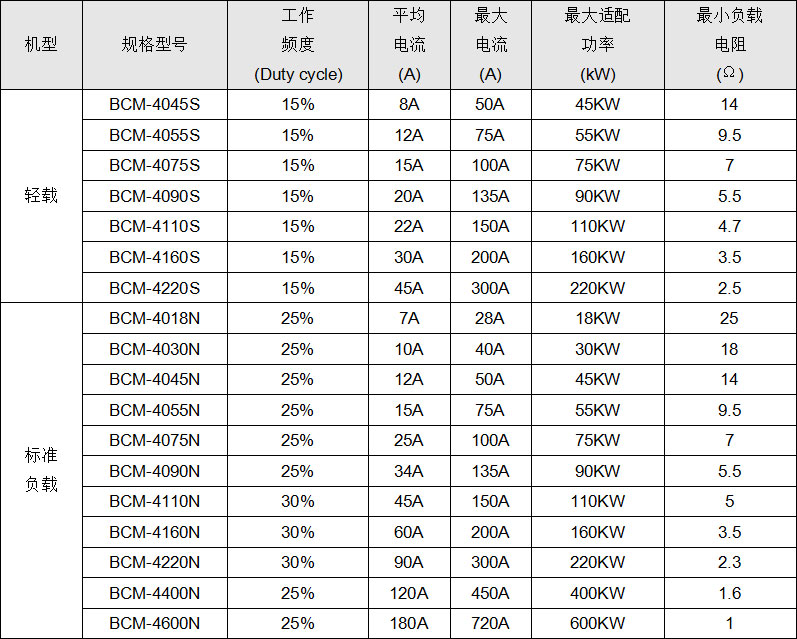

7-2: 400V电压等级产品型号规格

注：

（1）S后缀机型适用于轻载的设备，无散热风扇，有电源、工作、故障三个指示灯;

（2）N后缀机型为标准机型，90KW以上该系列机型(含90KW)带风扇强制风冷散热、键盘参数显示、RS485通信接口;

（3）“最大适配功率”仅供最大制动力转矩120%、最高马达运转频率为50Hz的情况下选型时参考。如果所需要的制动力矩大于120%或用于马达运转频率高于50Hz的惯性负载时应选取更大一级功率的机型。

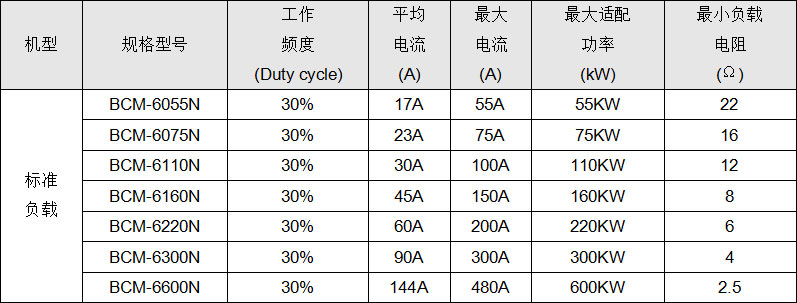

7-3: 660V电压等级产品型号规格

（1）S后缀机型适用于轻载的设备，无散热风扇，有电源、工作、故障三个指示灯;

（2）N后缀机型为标准机型，90KW以上该系列机型(含90KW)带风扇强制风冷散热、键盘参数显示、RS485通信接口;

（3）“最大适配功率”仅供最大制动力转矩120%、最高马达运转频率为50Hz的情况下选型时参考。如果所需要的制动力矩大于120%或用于马达运转频率高于50Hz的惯性负载时应选取更大一级功率的机型。
