一、概述

RGU系列回馈节能装置系Regenleader采用最新电力电子技术推出的新一代回馈式节能装置，可广泛应用于电梯、工厂、油田、港口码头等领域，与变频器配合使用起到节能降耗的效果。

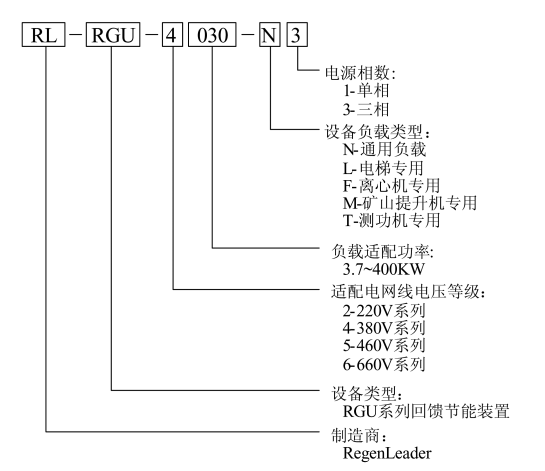

二、型号命名规则

三、产品系列

通用回馈单元（RGU-N3）
电梯回馈单元（RGU-L3）
离心机回馈装置（RGU-F3）
矿山回馈装置（RGU-M3）
测功机回馈装置（RGU-T3）

四、应用范围

电梯节能改造与电梯厂配套
油田抽油机（磕头机）变频调速系统
起重机、提升机、施工升降机等势能负载的变频调速系统
离心机、工业洗衣机等惯性机械的变频调速系统
机床、行车、振动筛等工厂设备
风力、太阳能发电的并网回馈

五、节能原理

许多设备在运行时均存在电能与势能、动能之间的能量转化。比如提升机等设备在提升货物上升时，由电动机做功将重物提升到高处，电能转化为重物的势能，重物在下放时，重物的势能转化为电能。离心机等设备在运行时，电能转换为设备高速旋转的惯性动能，而停机时，设备的惯性动能也会转化为电能。这部分在设备工作过程中由势能和动能转换而来的电能，通称为再生电能。由于通用变频器不能实现电机的四象限运行，这部分再生电能也就被白白的消耗掉了，造成能量的浪费。

使用RGU系列回馈装置后，实现了变频器与电动机的四象限运行，将上述设备运行过程中产生的再生电能回送到电网，达到了节能降耗的效果。

风力、太阳能发电等领域则会直接产生电能，这部分电能也可以通过RGU回馈设备实现并网回馈，将电能直接回送到电网。

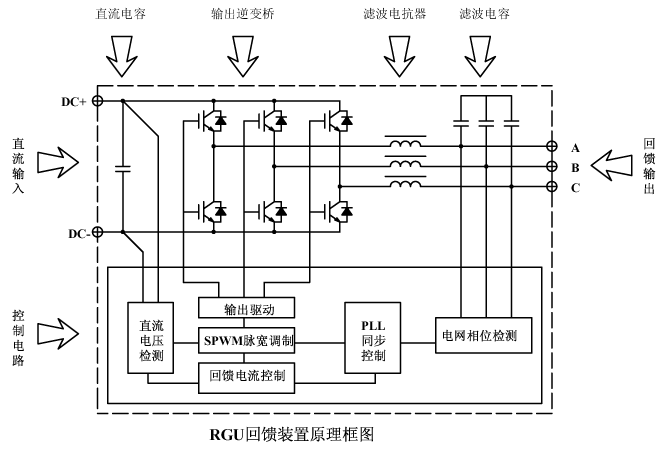

六、工作原理框图

七、产品特点

多年的生产制造经验，产品成熟可靠
可与任何厂家的通用变频器配套使用，应用范围广
控制电路采用美国TI公司的DSP微处理器，技术先进
先进的第三代电流控制算法，对系统及周边设备无干扰
具有电网电压自动跟踪功能，动作电压可以自动设置
具有并联均流功能，可多台并联使用
具有故障预警功能，可以根据需要提前输出预警信号
具有RS485和Modbus通信功能，可以与上位机通信并实现监控
具有相序自动检测和同步功能，使用方便
正弦波电流回馈方式，电流谐波小
主要器件采用德国Eupec等进口IGBT模块，工作可靠
具有过压、过流、过热等多种保护功能，使用安全
通用用途使用时不需参数设置，使用简单
能量转换效率高达95%以上，节能效果好

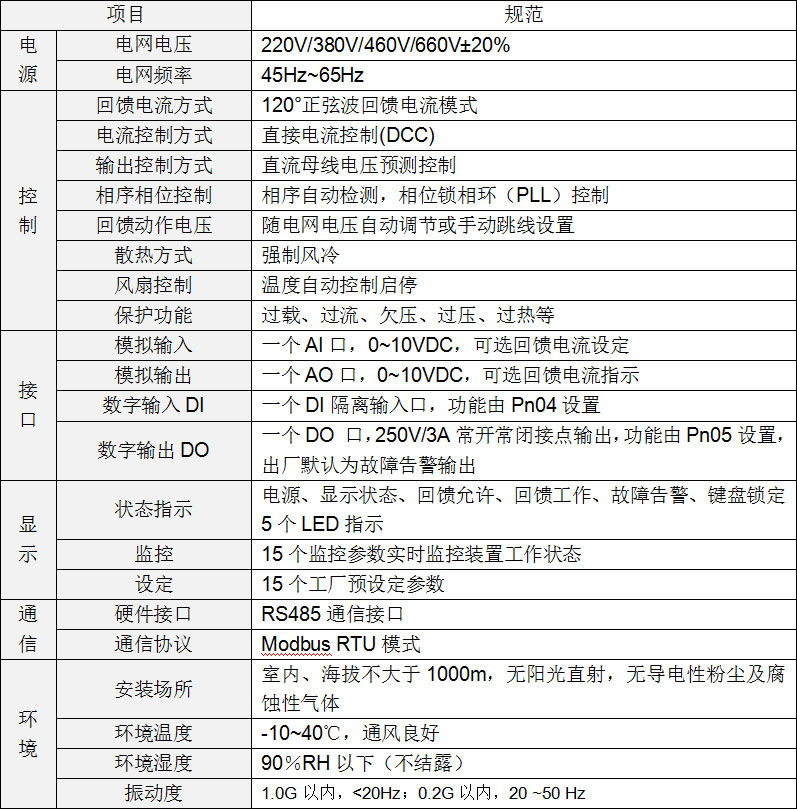

八、产品技术规范

九、产品选型资料

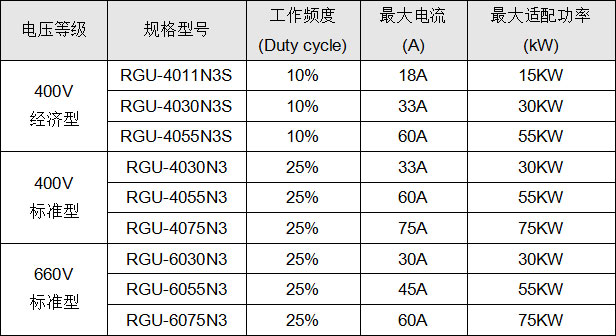

9-1: 通用型回馈单元(RGU-N3)

（1）N3S后缀机型为简化机型，适用于轻载的设备，无散热风扇和显示键盘;
（2）N3后缀机型为标准机型，带风扇强制风冷散热、键盘参数显示、RS485通信接口。
（3）“最大适配功率”仅供最大制动力转矩100%、最高马达运转频率为50Hz的情况下选型时参考。如果所需要的制动力矩大于100%或用于马达运转频率高于50Hz的惯性负载时应选取更大一级功率的机型。

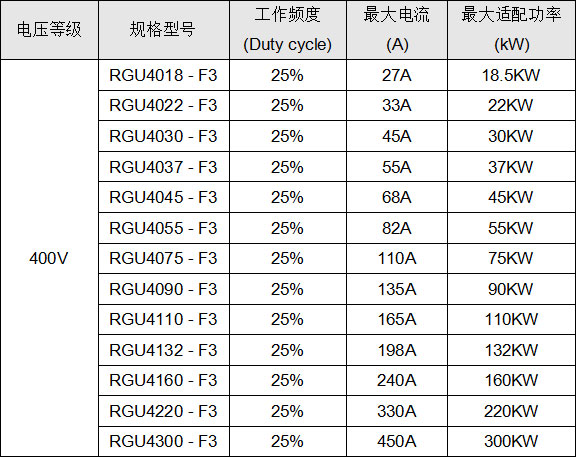

9-2:离心机专用型回馈单元(RGU-F3)

（1）F3系列是大功率离心机专用机型，带风扇强制风冷散热、键盘参数显示、RS485通信接口;
（2）“最大适配功率”供最大制动力转矩100%、最高马达运转频率为50Hz的情况下选型时参考。如果离心机马达的运行频率高于50Hz则选型时应选取更高一档容量的回馈单元。

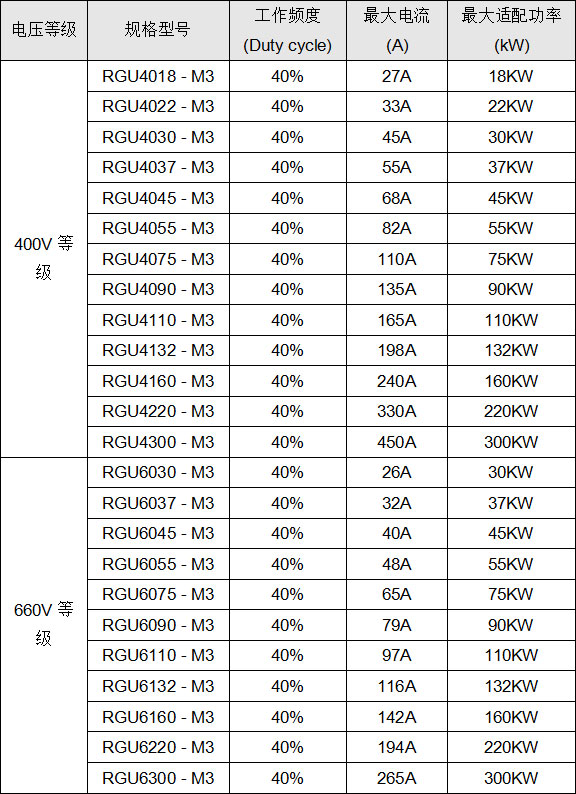

9-3:矿山提升机专用型回馈单元(RGU-M3)

（1）M3系列是矿井提升机专用机型，带风扇强制风冷散热、键盘参数显示、RS485通信接口;
（2）“最大适配功率”供最大制动力转矩150%下选型时参考。如果需要提供更大制动转矩则须选择更高一档容量的机型。
